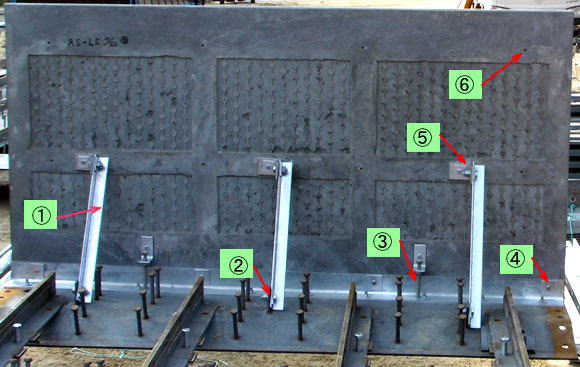

		■①斜めサポート金具アングルを加工したもので、PCF版を固定します。

		■②斜めサポート金具合成床版等に金具を取り付け、斜めサポートを支持します。

		■③高さ調整金物 PCF板設置時に、高さ調整ボルトを調整することで、上下の調整が可能です。

		■④エンドプレート固定ボルトエンドプレートにPCF版を固定する金具です。座金裏にはパッキンが貼り付けてあり、止水性を向上させます。ボルト径１０φに対し、孔径は３０φ程度あり、±１０ｍｍ程度の調整が可能です。

		■⑤PCF版固定ボルト（上側） PCF板の上側の固定金具。横長孔構造で、左右の調整、倒れの調整機能があります。

		■⑥セパレータ用インサート上段、中段、（下段）には、セパレータ用のインサートが埋め込んであります。このインサートはW3/8のサイズで通常のセパレータを固定することが出来ます。インサート孔は場所打ちの場合、打設後、処理するため、○模様が見えますがPCF版の場合は、外側には見えない構造となっています。
