| ■性能の確認 |
|
| ＰＣＦ壁高欄工法のＰＣＦ型枠については、永久埋設型枠となることから，性能確認を行っています。曲げ試験，付着試験，一体性確認試験，実物大衝突試験，耐久性試験など一連の性能検証を実施済みです。詳しくは，「技術資料」に掲載しています。 | |
| 項目 | 検証内容 | |
| ① | 材料試験 | 短繊維補強モルタルの材料性能 |
| ② | アンカー引き抜き試験 | インサートの引き抜き耐力 |
| ③ | 付着試験 | PCF版と現場打ちコンクリートとの付着力 |
| ④ | PCF版の静的載荷試験 | PCF版の曲げ耐力および破壊形態 |
| （架設時） | ||
| ⑤ | PCF壁高欄の静的載荷試験 | 壁高欄としての終局耐力および破壊形態 |
| （供用時） | ||
| ⑥ | 施工試験 | 取り付け時の作業性，ノロ漏れ等 |
| ⑦ | 衝撃試験 | 衝突時の飛散性能を確認 |
①材料試験
圧縮材料試験

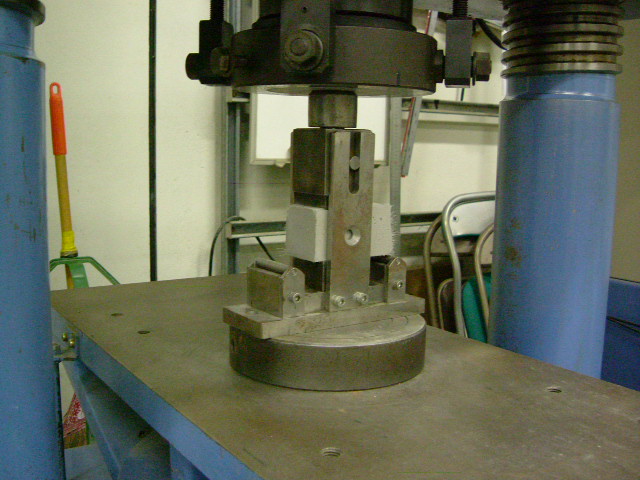

曲げ材料試験

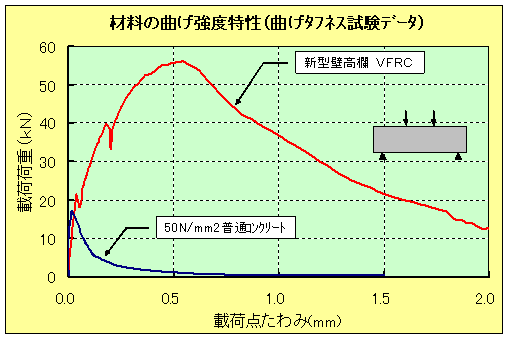

曲げタフネス試験結果
■材料試験結果
| 圧縮強度（N/㎜2） | 曲げ強度（N/㎜2） | |
| 測定値 | 96.4 | 18.0 |
| 目標設計基準強度 | 50.0 | 12.0 |

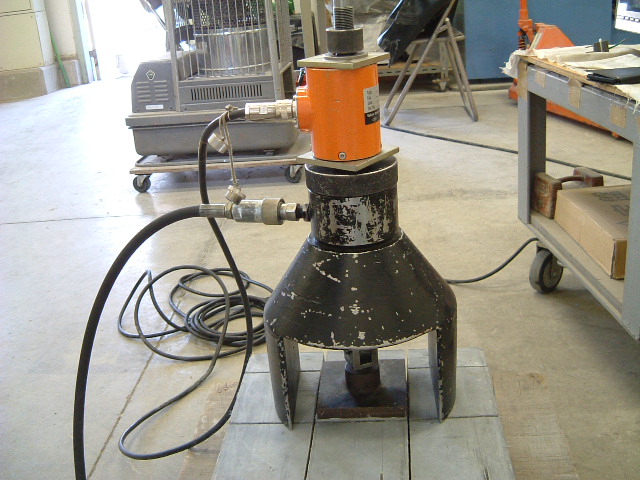

②アンカー引き抜き試験
■アンカー引き抜き試験結果
| 測定値（kN） | 架設時作用力（kN） | |||
| M12取付用インサート | 21.9 | 2.21 | ||
| W3/8セパレータ用インサート | 20.7 | 3.98 |

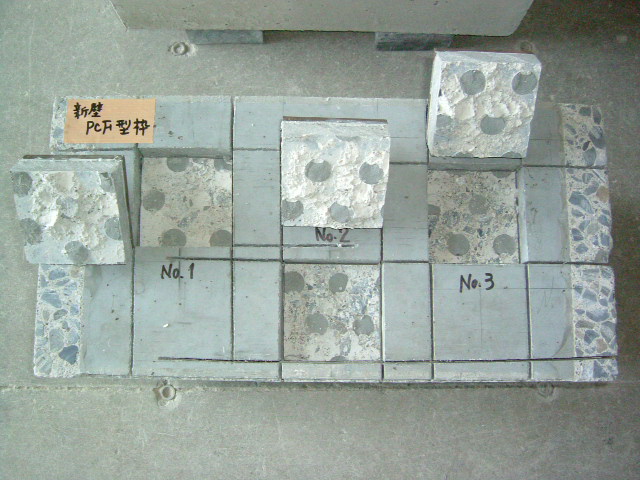

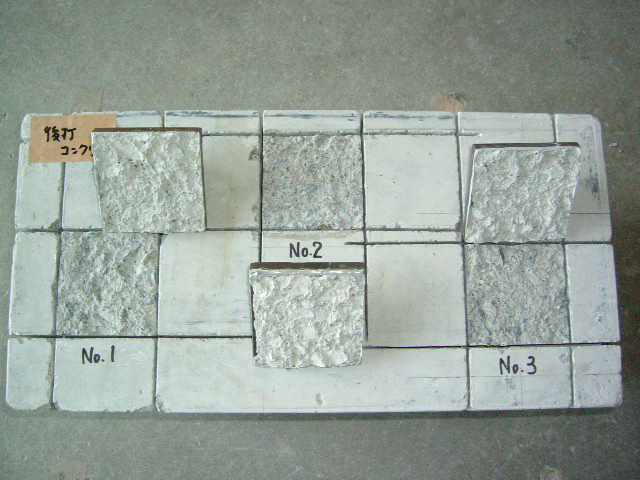

③付着試験
１）VFRC+場所打ち部
２）場所打ち部

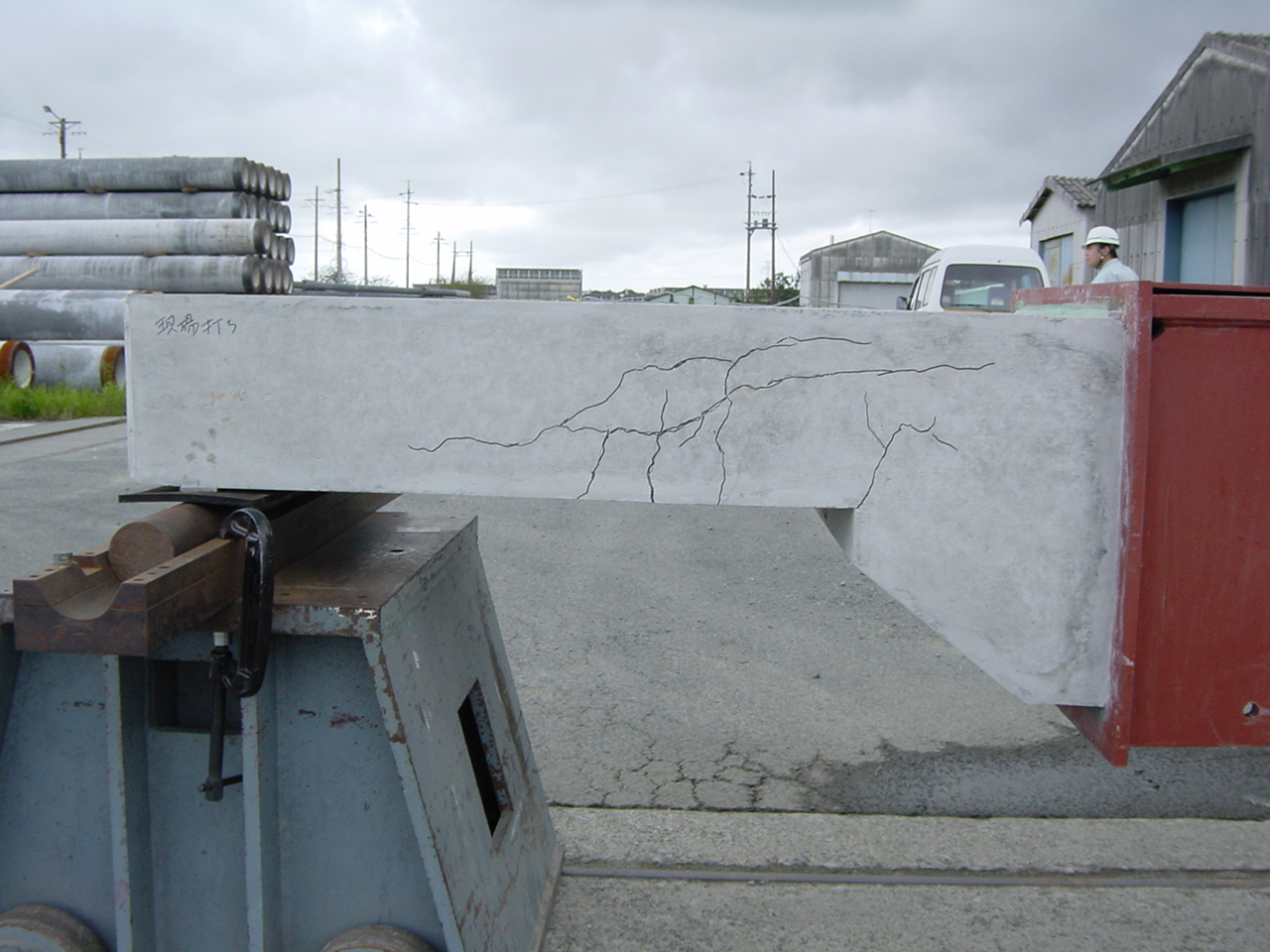

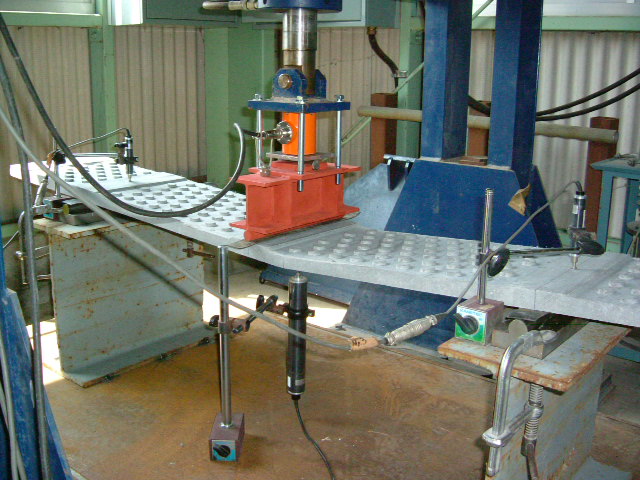

④PCF版の静的載荷試験
⑤PCF壁高欄の静的載荷試験

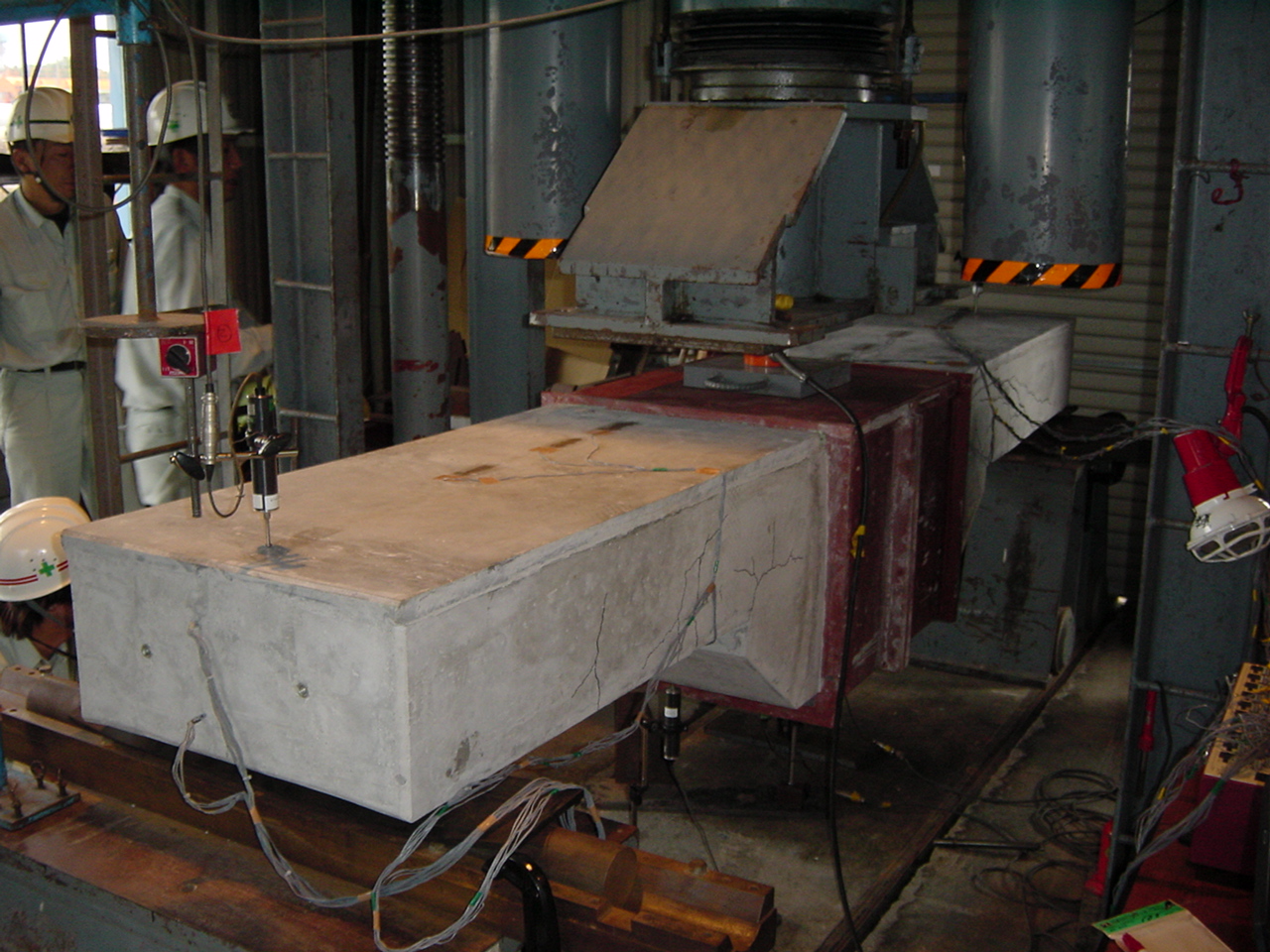

曲げ試験状況
PCF壁高欄の破壊形態
場所打ち壁高欄の破壊形態

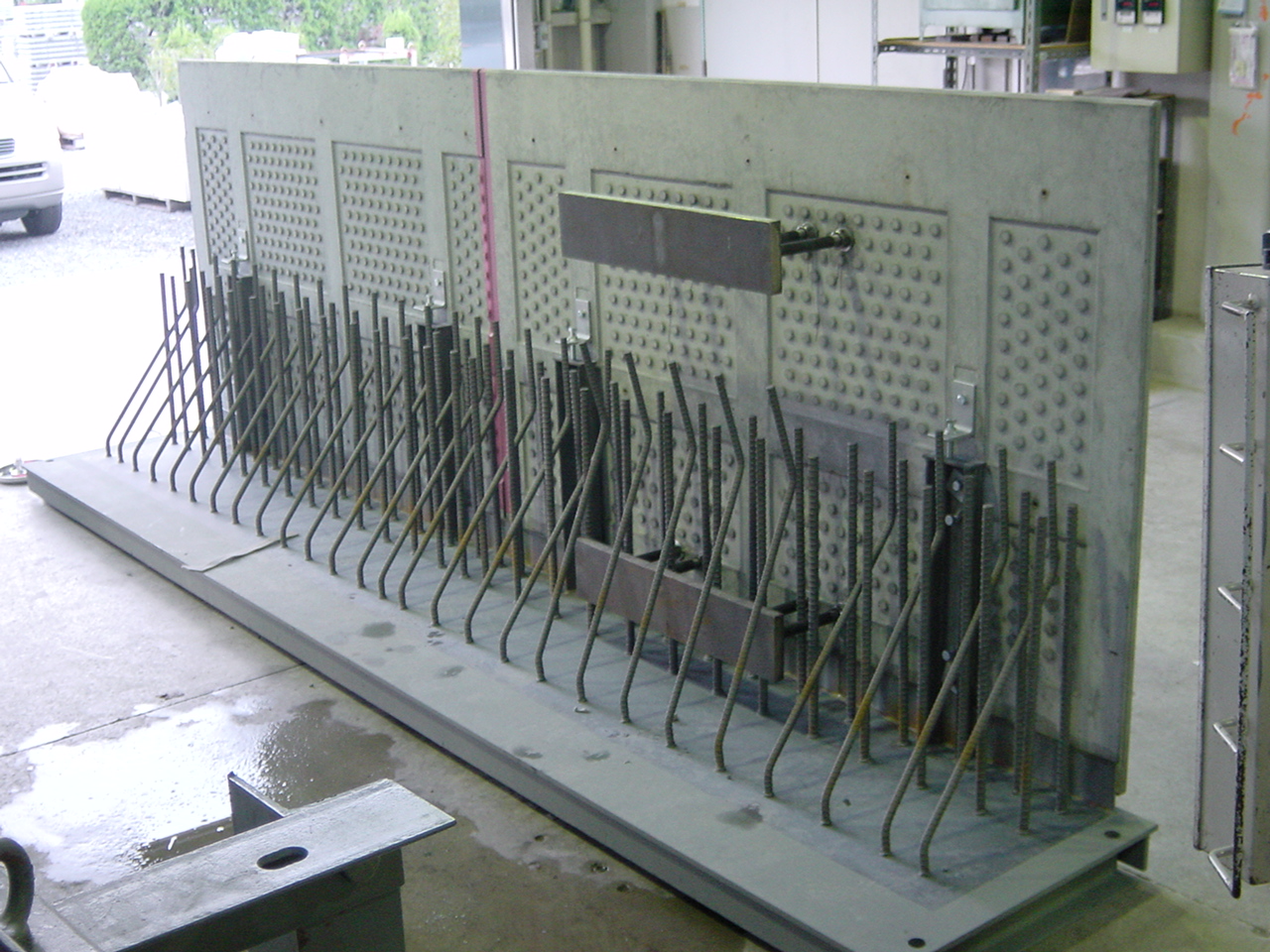

⑥施工試験

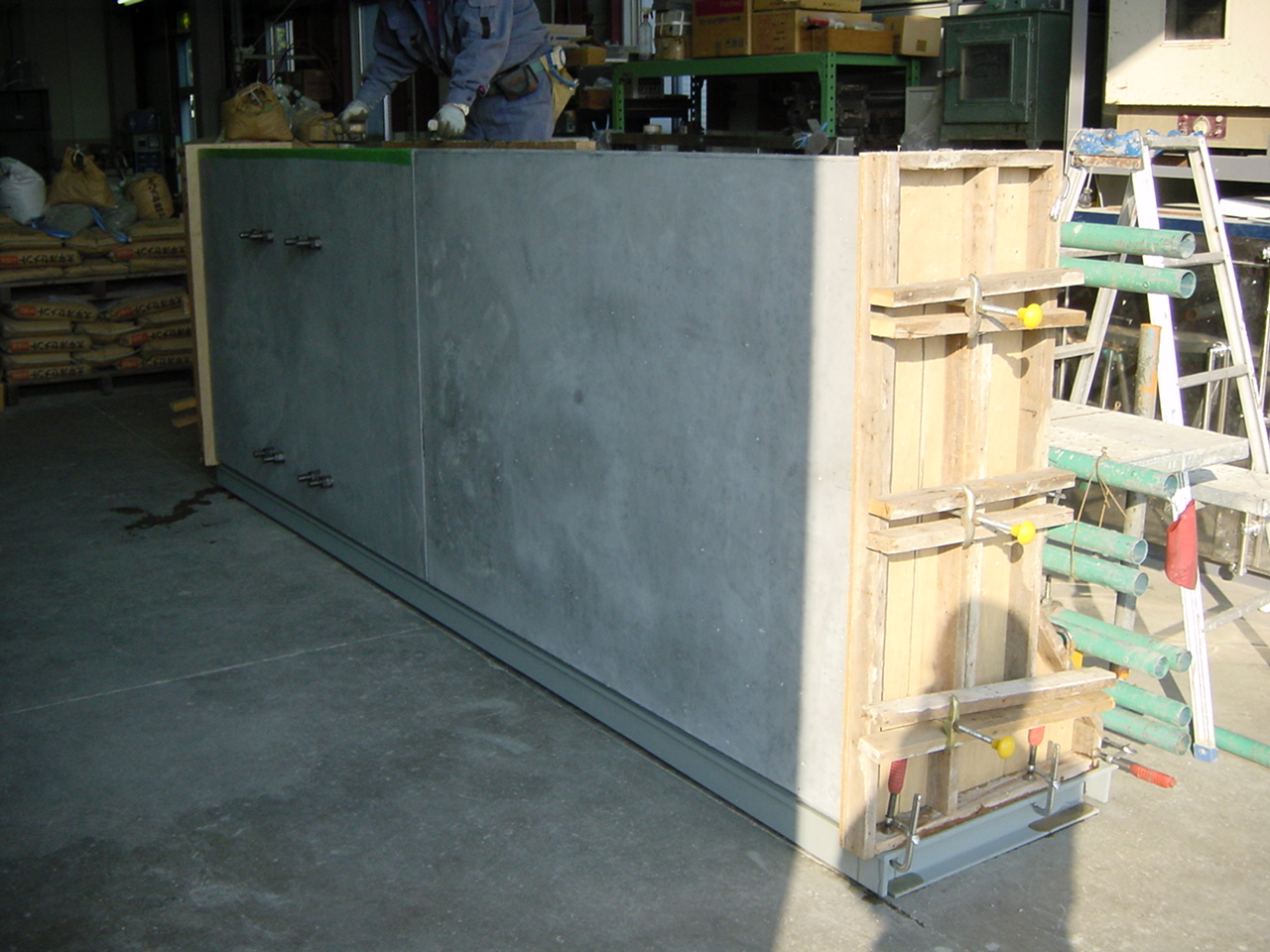

施工性試験（場所打ち部打設前）
施工性試験（場所打ち部打設後）のノロ漏れの有無を確認
⑦衝撃試験

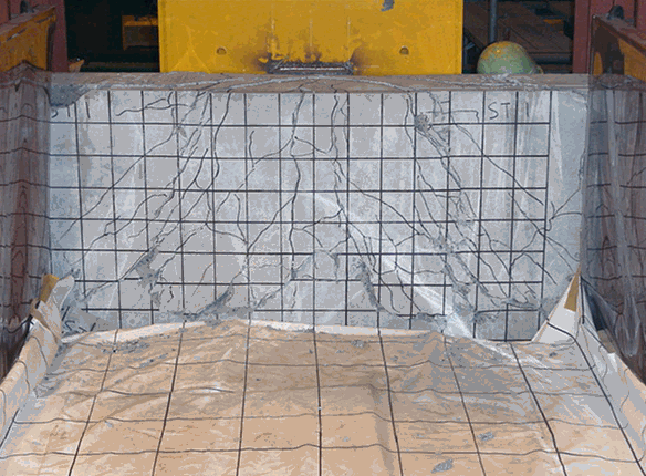

衝撃試験写真（PCF壁高欄）

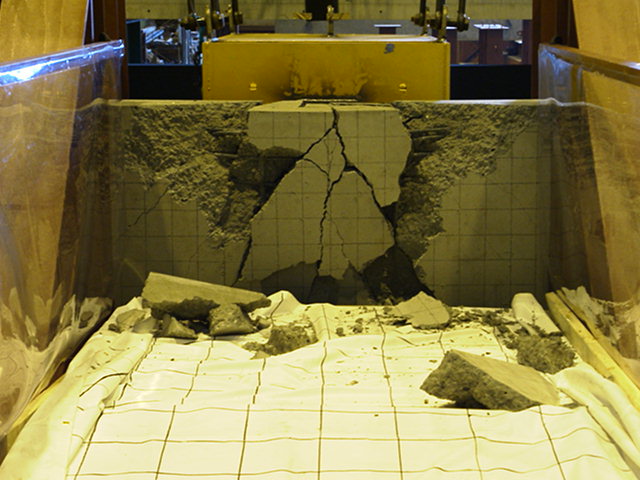

衝撃試験写真（RC壁高欄）
